QSD6537 壁挂式非满管&明渠流量计

明渠&非满管流量计QSD6537是澳大利亚Unidata Pty Ltd公司研发的一款高精度的流量监测仪表，其测量的原理是速度面积法，专为明渠和非满管等领域的流速和流量监测而设计。QSD6537传感器集流速、超声波液位、压力液位、电导率测量、温度测量等功能为一体，通过超声波多普勒传感器测量流体流速，压力或超声波传感器测量液位，通过积算仪内置的20个坐标点模拟渠道的形状并计算出渠道的截面积，从而得出精准的流量。

明渠&非满管流量计QSD6537还具有温度补偿、压力补偿、坐标校正等功能。

由于其紧凑、坚固、低成本的特性,近几年来在市政地下管网、农田灌溉、海绵城市、黑臭水体处理、城市雨水收集及监测、污水处理厂、水文监测等领域得到了广泛的应用。

可测流速范围为0.02-13.2m/s，精度±1%R，流速范围可选(上限为0.8/1.6/3.2/6.4/13.2m/s) 。
正反双向流速均可测，有正负累计及净累计功能。
压力液位,量程为0-10m,误差±2mm；超声波液位，量程为0.02-5m,误差±1mm。
内置压力补偿功能，当外界压力改变时，确保压力传感器测量液位的准确性。
内置温度补偿功能，使测量更准确。
可测量液体的电导率。
采用数字处理(DSP)技术，使信号采集更稳定，流量测量更准确。
传感器为环氧树脂材质，整体灌封工艺，防护等级IP68
内置水平仪传感器，从而测量传感器横向和纵向的角度偏移。
便携式内置锂电池，在完全充电的情况下可工作长达50个小时。
低功耗版本待机工作电流50uA，工作电流50mA，支持太阳能及电池供电。

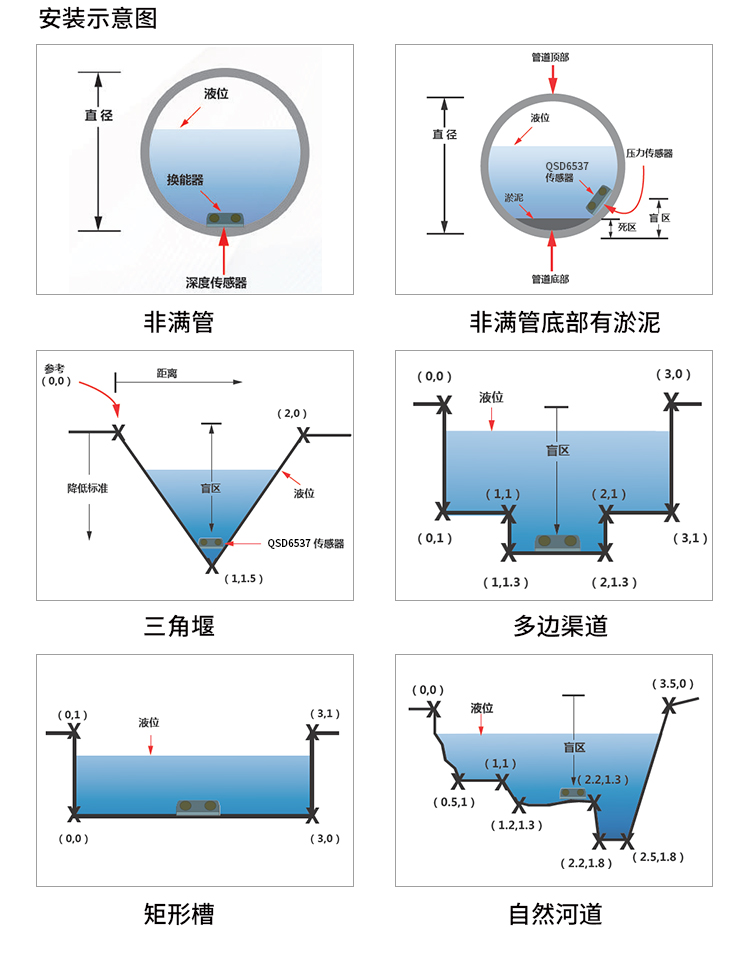

通过内置20个点坐标模拟计算河道或渠道的截面积从而更精准的测量流量。
采用4.5寸彩色LCD显示器，可直观地查看瞬时流量，累计流量，流速，液位,温度，电导率值。
4~20mA、脉冲、RS485Modbus接口输出方式，可选配数据存储及GPRS。
数据存储卡标配16G，可扩容。存储的数据可直接使用Excel打开查看，无需转换格式。

传感器性能指标:

流速:	量程	20mm/s-0.8m/s；20mm/s-1.6m/s；20mm/s-3.2m/s（默认）； 20mm/s-6.4m/s；20mm/s-13.2m/s 双向测量
	精度	±1% R
	分辨率	1mm/s
超声波液位：	范围	20mm-5000mm (5m)
	误差	±1mm
	误差
压力液位：	范围	0mm to 10000mm (10m)
	误差	±1mm
	误差
温度：	量程	0 ~ 60°C
	精度	±0.5°C
	分辨率	0.1°C
电导率：	量程	0 to 200,000 µS/cm
	精度	± 1% R
	分辨率	±1 µS/cm
坐标偏移:	量程	纵轴和横轴±70°
坐标偏移:	精度	角度45°以内±1°
通讯:	SDI-12	SDI-12 最长电缆长度50米
通讯:	RS485	Modbus RTU 最长电缆长度500米
显示:	屏幕显示	流速，流量，液位
显示:	应用	管道，明渠，天然河流
环境：	操作温度	0°C ~+60℃ (水温)
	存储温度	-20℃ ~+60℃
	防护等级	IP68
其他：	线缆	标配15m,可选最多500米
	材料	环氧密封壳体, 不锈钢安装架
	尺寸	135mm x 50mm x 20mm (LxWxH)
	重量	200g（带有15m电缆时1kg）

积算仪性能指标:

安装方式	壁挂式
供电	AC: 220V DC: 10-24V
防护等级	IP66
操作温度	-20℃ ~+60℃
壳体材料	玻璃钢
通讯输出	脉冲，2路4-20mA（流速，液位），RS485/Modbus，可以选配数据存储，GPRS
尺寸	244L×196W×114H (mm)
重量	2 kg
数据存储	16GB（可扩容）
应用范围	非满管: 150-6000mm; 明渠: 渠宽大于200mm
屏幕显示	流速、流量、液位、温度、电导率；低功耗版本无显示屏幕
应用	管道、明渠、天然河流
