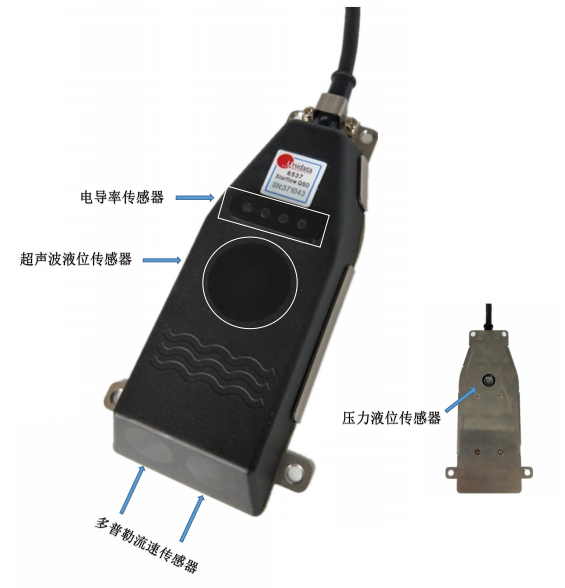

Ultraflow 6537 多普勒流速传感器

QSD6537  Ultraflow系列是澳大利亚Unidata公司共同研发的多普勒流速传感器。 它专为明渠和非满管的流速和流量测量而设计。采用超声波多普勒原理测量流体流速,通过压力和超声波传感器测量液位,从而测量并监测流量。其中QSD6537传感器还增加了电导率测试功能。由于其紧凑,坚固,低成本的特性,近几年来在污水和工业废水、溪流、河道、饮用水甚至海水的测量, 海绵城市,黑臭水体的流量监测等方面得到了广泛的应用。



1.   20个坐标点定位,可编程测量任何形状的明渠和非满管管道的流量。

2.   可测流速范围为0.02-12m/s,精度1%R。

3.   采用4.5寸彩色LCD显示器,可直观地查看所有检测数据.

4.   可以测正反双向流速,有正负累计功能。

5.   压力传感器和超声传感器同时测量液位,精度为1%R,超声传感器具有坐标校正功能。

6.   新增压力补偿功能,当外界压力改变时,确保压力传感器测量液位的准确性。

7.   可以测量液体的电导率,从而确定所测介质的成份。

8.   采用数字处理(DSP)方式,使信号采集更稳定,流量测量更准确。

9.   采用低功耗设计,可以使用电池供电。

10. 传感器整体为灌封,防护等级IP68。

11. 4~20mA、RS485/MODBUS接口输出方式,可选配GPRS

       12. 可配置SD卡海量存储




供电:

积算仪:220VAC&24VDC;传感器12VDC

防护等级:

积算仪IP66,传感器IP68

操作温度:

 -20℃ ~+60℃

积算仪显示:

积算仪4.5寸彩色LCD

积算仪通讯输出:

4-20mA, RS485/Modbus,数据存储,GPRS

传感器尺寸:

135mm x 50mm x 20mm (LxWxH)

应用范围:

非满管:150-6000mm; 明渠: 渠宽大于200mm

流量计算:

瞬时流速;总流量

管道、渠道类型:

非满管管道、明渠、自然河流等

传感器材料:

环氧密封壳体,316不锈钢安装支架

传感器重量:

1kg

操作温度:

0°C to 60°C 水温

可测流速范围:

0.02m/s to 10m/s 单流向双向流向(ultraflow 6537参数设定)

流速精度:

±1% R

流速分辨率:

1mm/s

可测深度范围:

20mm to 5m(Ultraflow 6527);20mm to 10m(ultraflow 6537)

温度分辨率:

0.1°C

线缆:

标配15米,最多可选配500米

传感器功耗:

10V到24VDC, 50µA待机, 100mA/s

传感器SDI-12:

SDI-12V 1.3记录器 (1200 波特率)






            Ultraflow6537传感器
              10H 0 to 10m
                电缆长度
                  15m 15米标配
                   Xm               其他长度电缆


            Ultraflow6537— 10H 15m   (选型参考)
