超声波流量计的工作原理

时差式超声流量计通过检测并计算超声脉冲在流体顺向和逆向速度的差异来测定流量。测量时采用一对传感器，相向交替发射和接收超声波，信号在流体中顺流传播时要比在逆流方向快，而当流体静止时，时间差为零。因此测量超声波在顺流和逆流中传播的时间，即可得到时差△t，根据△t 与流速V 的关系，间接地测量出流体的平均流速，从而根据管道截面积计算出体积流量Q。

V=K*△t

Q=S*V

公式中：K  为常数；

S  为管道内截面积。

​​​​​​​典型用途

1. 水、污水、海水
2. 给水和排水
3. 发电厂(核电、火力和水力)
4. 热力、供暖、供热
5. 冶金、矿山
6. 石油、化工
7. 食品和医药
8. 船体制造和维护行业
9. 节能监测、节水管理
10. 造纸和制浆行业
11. 泄漏检测
12. 流量巡检、流量跟踪和采集
13. 热量测量、热量平衡
14. 流量、热量化管理、监控网络系统​​​​​​​

​​​​​​​特点

※ 多行显示，可以在一个屏幕上显示流速、瞬时流量、累积流量和仪表运行状态。

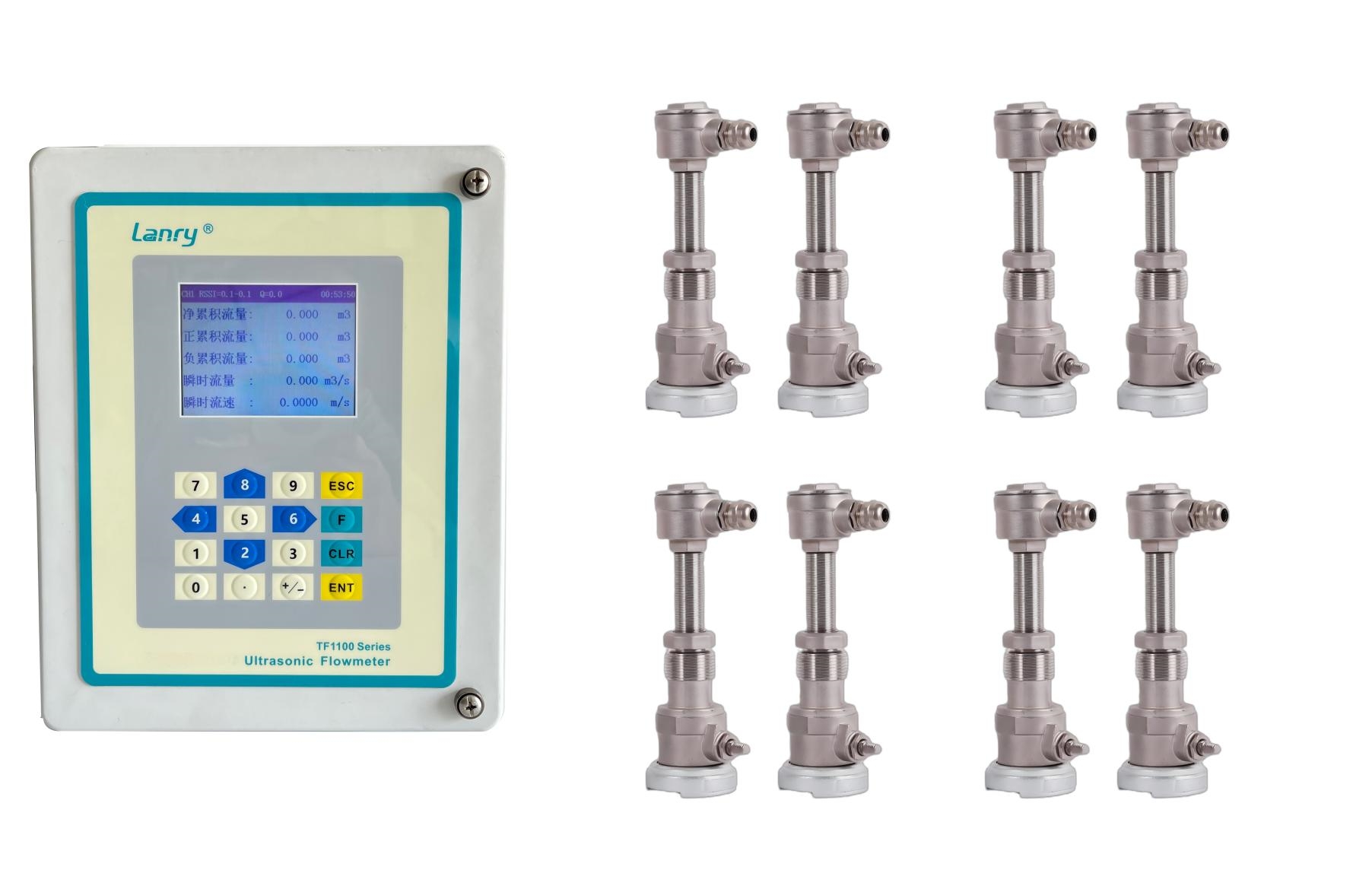

※ 插入式在线安装，无需截流，断管，可广泛应用于水泥管、球墨铸铁管、塑料（PE/PVC）管等材质；

※ 可测流体温度范围 -35℃~150℃。

※ 内置数据记录仪，内置数据累积器，另外数据储存器可选。

※ 配接温度传感器，可实现热量测量。

※ 选用不同型号的传感器， 可实现口径 DN65 ~ DN5000 管道流量的测量。

※ 从 0.01 m/s 到 15 m/s 双向流速测量.
